백라이트 광학 시트 역할





1. 반사 시트



- 도트 형태의 패턴으로, 램프에 가까운 부분은 작게, 먼 부분은 크게 도포하여 반사량을 조절.

  (광원에서 멀어질수록 돌기를 크게 만들어서 반사량을 조절)

- 백라이트 면 전체가 균일한 휘도 분포를 갖게 함.

- 광원에서 발산되는 후면부 빛의 손실을 줄임



2. 도광판(LGP)



- PMMA, 빛을 반사 & 산란시켜 전체 영역에 균일하게 전달.





3. 확산판(LDP)



- Diffusion Plate(=Diffuser Plate)라고 하며 광원이 잘 안 보이도록 빛을 확산 시킴





4. 확산 시트 (Diffusion Sheet)



- LGP 상면에 위치. LGP에서 나온 빛을 다시 산란시켜 Pattern이 잘 안 보이도록 고르게 퍼뜨림

- 도광판에서 나오는 빛을 산란시켜 도광판 표면으로 빛이 고르게 퍼지도록 함.

- 점이나 선 모양의 빛을 균일하게 만들어 전체적인 휘도의 균일도를 높이고 패턴을 가림.





5. 프리즘 시트



- 빛을 굴절시켜 광 효율을 높여줌.

- 측광을 정면광으로 바꾸고 퍼지는 광을 모아 휘도를 높임. 수직 방향으로 집광.

- 약 50%는 전반사하며, 입사광이 재사용되어 휘도 증가





7. 마이크로 렌즈 시트



형상이 반구 형태. 빛의 확산과 집광의 기능을 가짐. 확산 시트와 프리즘 시트의 기능 대체 가능





4. 복합 시트 (하이브리드 시트)



- 두께가 두꺼워져 물리적 강도가 강화되고 조립 시 취급성과 생산성 향상됨.

• 프리즘 시트 +  프리즘 보호 시트 : 프리즘 표면의 스크래치를 보호함.
• 프리즘 시트 + 마이크로 렌즈 시트
• 프리즘 시트 + PET Film
• 프리즘 시트 + 프리즘 시트

- 예시

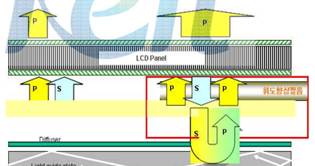

5. 반사형 편광 시트

- DBEF(Dual brightness enhancement film)

  : 반사형 편광 필름.

  : 손실 광을 재 활용해서 빛을 집광시켜 정면 휘도 향상

  : 굴절률이 다른 두 층을 반복적으로 적층하여 한쪽성분의 선편광만 투과시키고 다른 선편광 성분을 반사시켜 재활용

  : 복굴절율을 이용한 선택적 반사를 유도. 50%의 정면 휘도 향상.

  : BLU lamp 숫자를 줄일 수 있어 소비 전력 저감이 가능

- NWGP(Nano wire grid polarizer)

  : 나노 와이어 그리드 편광시트로, LCD Contrast(대조) 향상. 휘도 향상.

- 금속 와이어 그리드 편광시트

  : LCD 백라이트에 적용할 경우 빛의 투과 효율 증가

  : 90%이상 휘도 향상하나 실제로는 재 사용 시, 반사판 등으로 Loss 발생

- CLC 시트(Cholesteric liquid crystal sheet)

  : 액정의 피치와 일치하는 원편광된 빛을 선택적으로 반사.

  : 자연광의 특정 파장의 원편광 빛을 투과하도록하고 나머지 반사된 빛을 재사용하여 고효율의 편광막 제조 가능













출처 : <DBEF 대체형 대면적 휘도향상 필름 기술 개발 - 경희대학교> 논문 그림 발췌
